Tek Kamera ile Tek X-Işını Atımı: Plazma Nano Yapıları Ölçekler Boyunca Ortaya Çıkarıyor

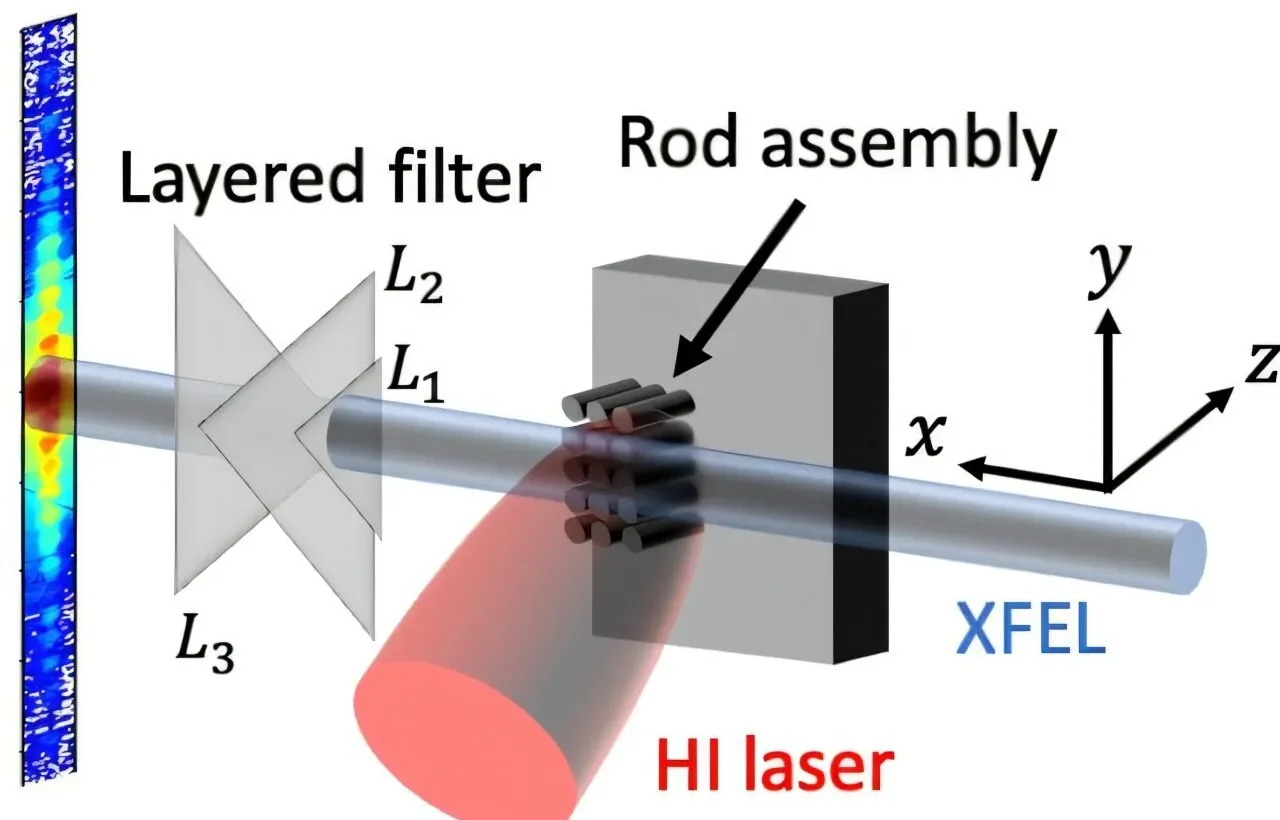

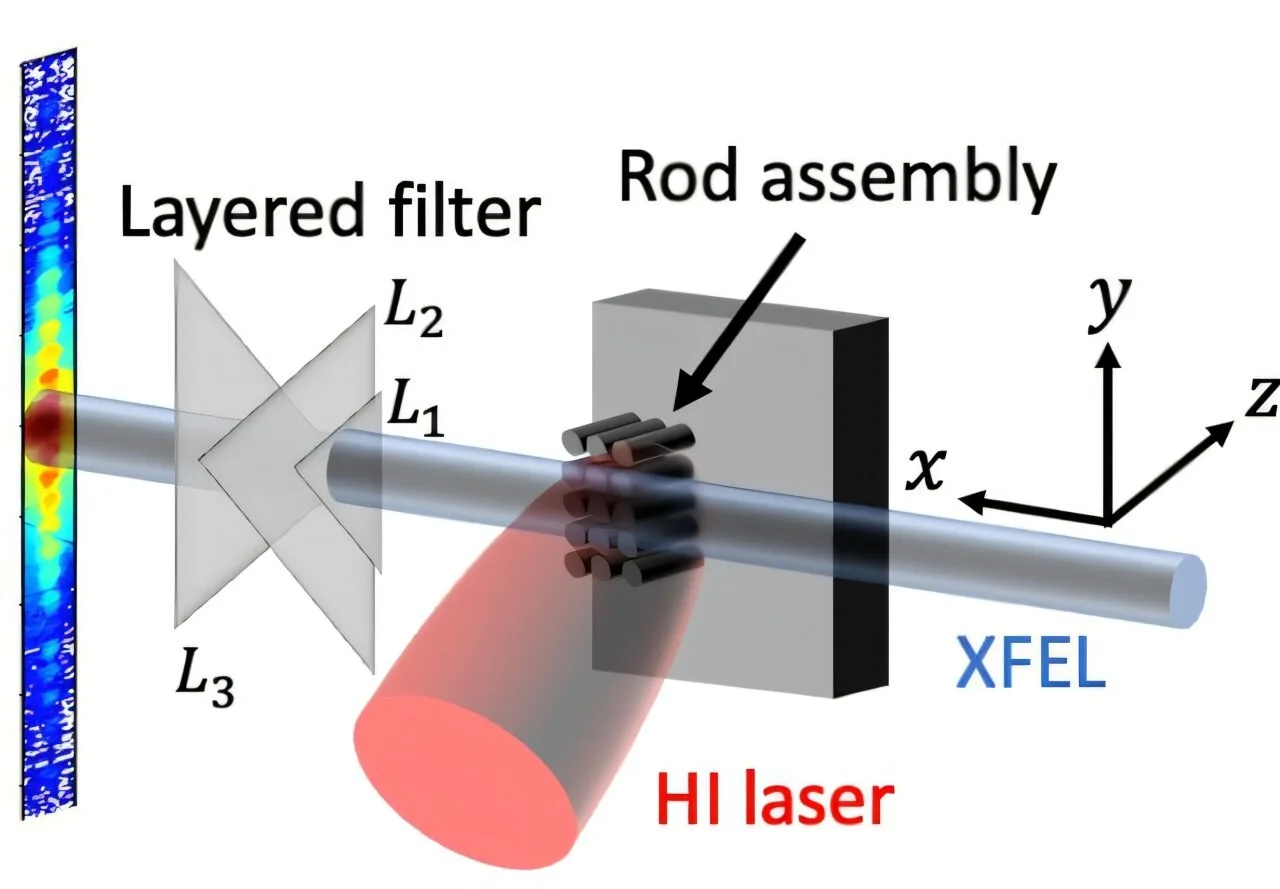

Yüksek yoğunluklu femtosaniyelik lazerle bombalanan mikrometre ölçekli çubuk birleşik hedefin plazma oluşum dinamiklerini incelemek için bir X-ışını serbest elektron lazeri kullanan gözlemsel deneyin şeması. Kaynak: Füzyon Bilimi Ulusal Enstitüsü

Plazmalardaki kararsızlıkları ve türbülansı anlamak, nükleer füzyondan astrofiziğe ve lazer-plazma fiziğine kadar geniş bir plazma araştırma yelpazesinde temel zorluklardan biridir. Plazmalarda, küçük bozulmalar kararsızlıklar nedeniyle büyüyebilir ve türbülansen dolayı enerji farklı ölçeklerdeki yapılar arasında aktarılır. Bu olgular, plazmanın genel hareketi ve enerji akışı üzerinde önemli etkileri olan, çok küçükten büyüklere kadar değişen yapıların oluşmasını sağlar.

Kararsızlıklar ve türbülansen oluşan yapılar, koşullardaki en küçük farklardan bile etkilediğinden, her deneyde aynı durumun yeniden üretilmesi kolay değildir. Bu nedenle, tek bir ölçümde geniş bir ölçek yelpazesindeki yapıları eşzamanlı olarak yakalayabilen “uzaysal çok ölçekli tek atış ölçümleri”ne ihtiyaç vardır. Özellikle yüksek enerji yoğunluklu plazmalarda kararsızlıklar son derece kısa bir sürede büyür, dolayısıyla başlangıç aşamalarını yakalamak için yüksek zaman ve uzay çözünürlüğü de gerekir.

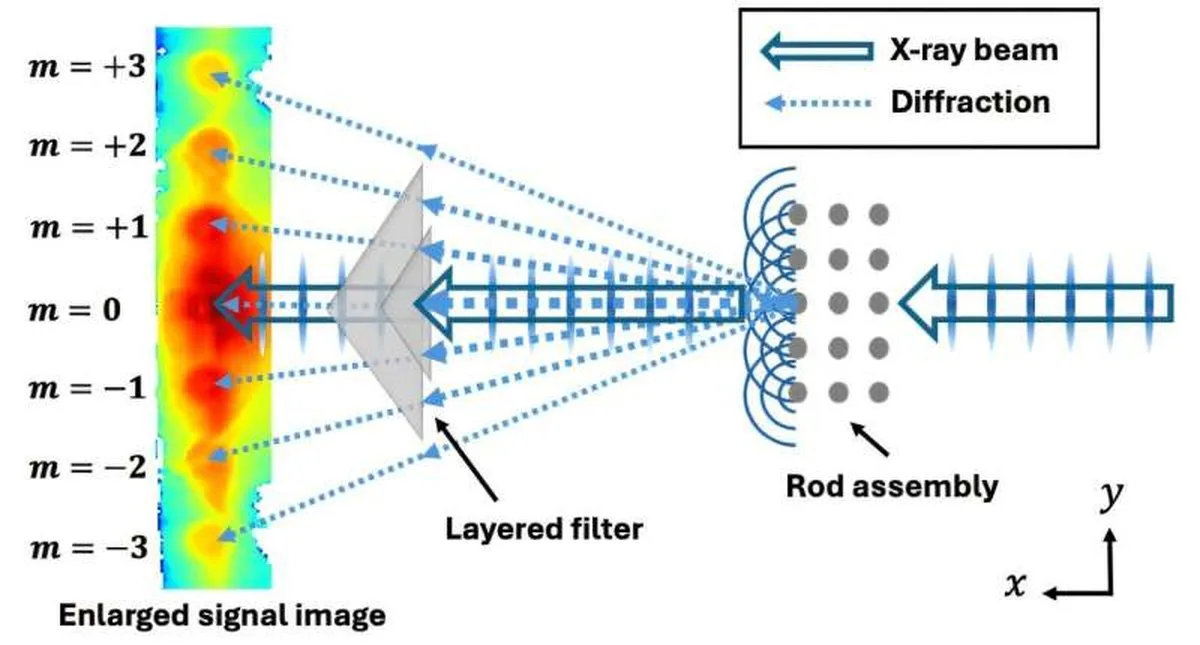

Beamstop kullanılmayan küçük açılı X-ışını saçılmasının şeması. Tespit edilen sinyalin sol tarafında listelenen “m”, kırınım sırasını temsil eder. Bu deneyde kullanılan zayıflatıcı filtre, kalınlığı merkeze doğru artacak şekilde üst üste dizilmiş eşit kalınlıklı üçgen metal folyolardan oluşur. Triangular filtreler kullanılarak, üst üste dizilim konumuna bağlı olarak zayıflatıcı bölge hassas şekilde ayarlanabilir. Kaynak: Füzyon Bilimi Ulusal Enstitüsü

Tek bir X-ışını atışında çoklu ölçeklerin yakalanması

Yeni geliştirilen “beamstop kullanılmayan X-ışını küçük açılı saçılma yöntemi”nin bir X-ışını ser elektron lazeri ve mikrometre ölçekli çubuk birleşik hedefle birleştirilmesiyle, National Institute for Fusion Science’dan (o sırada Osaka Üniversitesi Bilim Fakültesi doktora öğrencisi) Yardımcı Doçent Masato Ota ve Osaka Üniversitesi Lazer Mühendisliği Enstitüsü’nden Doçent Yoichi Sakawa önderliğinde uluslararası bir araştırma grubu, yüksek enerji yoğunluklu plazmanın yapısal çökme ve seyrelme süreçlerini 10 nm ile 500 nm arasında geniş bir uzaysal ölekte, pikosaniyeden kısa zaman çözünürlüğüyle ölçmeyi başardı.

Bulgular, Communications Physics dergisinde yayımlandı.

Bu, dünyada aynı anda böyle geniş bir uzaysal ölekteki yapıların tek bir X-ışını atışı ve tek bir kamera ile ölçüldüğü ilküdür.

Beamstop tarafından gizlenen sinyallerin ortaya çıkarılması

Konvansiyonel küçük açılı X-ışını saçılmasında, kameranın yoğun X-ışını ışınından korunması için ışının merkez bölümü beamstop ile kapatılır ve etrafında görünen küçük açılı kırınım desenleri ölçülür. Ancak bu yöntemle, beamstop tarafından gizlenen ultra-küçük açılı bölgeden sinyaller temelden alınamaz.

Yeni geliştirilen beamstop kullanılmayan X-ışını küçük açılı saçılma yönteminde, tek bir X-ışını kamerasının ölçebileceği yoğunluk aralığını konvansiyonel yöntemlerin 100 katından fazlasına genişletmek için, kalınlık, boyut ve şekil açısından optimize edilmiş üst üste dizilmiş metal folyolardan oluşan bir ışık zayıflatıcı sistem kullanıldı.

Bu, merkezdeki yoğun X-ışını ışınınının kameranın ölçebileceği aralığa zayıflatılmasını ve hedeften ultra-küçük açılı bölgeden gelen sinyaller de dahil olmak üzere geniş bir kırınım sinyalleri yelpazesinin eşzamanlı olarak elde edilmesini sağlayarak, önceden ölçülemeyen mikroyapıların ortaya çıkarılmasını sağlar.

Deneyimsel sonuçlar. Görüntüler (algılama sinyalleri), her bölgedeki sinyal yoğunlukları nötral yoğunluk filtresinin bilinen geçirgenliği kullanılarak düzeltilmiştir. (a) Katı hal çubuk birleşik hedefinden gelen küçük açılı X-ışını saçılması sinyali. x-ekseni olan qy, y yönündeki kırılma açısına karşılık gelen dalga numarasını temsil eder. (b) Uyarma ışığı ışınlandırmadan 7,5 pikosaniye sonra iyonlaşmış çubuk birleşik hedefinden gelen küçük açılı X-ışını saçılması sinyali. (c) (a) ve (b)’den bir boyutlu projekte edilmiş yoğunluk dağılımlarının üst üste çizildiği bir grafik. Kaynak: Ulusal Füzyon Bilimi Enstitüsü

SACLA’da lazer sürülü çökme takibi

Deneyler, Hyogo Prefektörlüğü Harima’daki SACLA (SPring-8 Angstrom Compact free electron LAser) X-ışını serbest elektron lazeri tarafından üretilen yüksek parlaklıklı, kısa darbeli X-ışını demeti ile aynı tesis kurulan yüksek yoğunluklu femtosaniye darbeli lazer kullanılarak gerçekleştirildi.

Araştırmacılar, yüksek yoğunluklu bir lazer kullanarak, düzenli bir desende dizilmiş mikrometrenin altındaki silindirlerden oluşan silikon mikrometre ölçekli çubuk birleşik hedefi katı halden plazma haline anında dönüştürdü ve yapısal çökme ile seyrelme sürecini pikosaniye zaman ölçeklerinde ve nanometre mekân ölçeklerinde X-ışını küçük açılı saçılması sinyalindeki değişimler olarak gözlemledi.

Çubuk birleşik hedefine yönlendirilen X-ışını demeti, ayrı ayrı çubuklar tarafından kırılır ve kırılan dalgalar girişim yaparak uzak bir dedektörde karakteristik periyodik tepki sinyalleri oluşturur. Kırılma tepkilerinin yoğunluğu düşükten yükseğe doğru birkaç büyüklük mertebesi azalır.

Bu nedenle, ekip, nispeten yüksek yoğunluklu düşük siparişli kırılma tepkilerini seçici olarak zayıflatmak için dedektörün önüne, filtrenin merkez doğru kalınlaşarak geçirgenliği azalttığı bir zayıflatma filtresi sistemi kurdu. Bu ekipın, düşükten yükseğe tüm siparişli kırılma tepkilerini dedektörün dinamik aralığı içinde algılamasını ve aynı anda ölçmesini sağladı.

Araştırmacılar, ışın durdurucular kullanan geleneksel yöntemlerle ölçülemeyen m = 0, ±1 ve ±2 gibi düşük siparişli sinyallere erişebildi ve plazmanın makroskobik yapısı hakkında bilgi edindi. Sonuç olarak, ekip, geleneksel kontrol deneyleriyle karşılaştırıldığında ölçülebilir mekân ve zaman alanlarını her biri yaklaşık bir büyüklük mertebesi genişletmeyi başardı.

Nanometre ölçekli değişimler lazer enerjisi soğurmasını etkiler

Katı hal ve plazma halindeki çubuk birleşik hedeflerin küçük açılı X-ışını saçılması sonuçlarının karşılaştırılması, plazma halinde daha yüksek siparişli kırılma tepkilerinin azaldığını ortaya koyar. Sinyaldeki bu değişim, plazma boyutu hakkında bilgi içerir.

Bu nedenle, ekip, mikrometre ölçekli çubuk birleşik hedefe yüksek yoğunluklu femtosaniye lazeri ile X-ışını ser elektron lazerinin varışındaki zaman farkını değiştirerek ölçümler gerçekleştirerek pikosaniye ölçekli dinamiği açıkladı ve plazma seyrelme hızını ile elektron sıcaklığını türetti.

Ayrıca, deney sonuçlarını sayısal simülasyonlarla karşılaştırarak, mikroyapılı bir katı yüzeyde oluşan ilk plazmanın boyutundaki birkaç nanometrelik artışın bile katının lazer enerjisi soğurma oranını yaklaşık dörtte birine düşürdüğünü gösterdiler.

Füzyon reaktörlerinden canlı hücrelere uygulamalar

Geliştirilen ışın durdurucusuz küçük açılı X-ışını saçılması yöntemi, plazma kararsızlıkları ve türbülanslardan kaynaklanan çeşitli boyutlarda yapıların oluşumu ve evrimini aydınlatan bir ölçüm tekniğidir. Bu sonuçlar, bu yöntemin lazer enerjisi soğurmasını yöneten plazmanın ince yapısını ayrıntılı olarak incelemek için kullanılmasını mümkün kıldı.

Bu bulgular, aynı zamanda hedefe verimli enerji aktarımı gerektiren lazer iyon hızlandırma konusundaki anlayışımıza da katkıda bulunmakta ve lazer-plazma araştırmalarında daha ileri gelişmelere yol açması beklenmektedir.

Bunun yanı sıra, bu teknikin katıların temel süreçlerle parçalanıp plazmaya dönüştüğünü araştırmak için yeni bir ölçüm platformu işlevi görmesi bekleniyor; gelecekte füzyon reaktörlerinde plazma ile reaktör duvarları arasındaki etkileşim gibi alanlarda kullanılması bekleniyor.

Bu ölçüm tekniği plazma fiziği alanının ötesinde de uygulanabilir. Örneğin, canlı hücreler gibi tekrar tekrar ölçüm yapılmasının zor olduğu ve durumun zamanla değiştiği numunelerde bile, çok az sayıda X-ışını maruz kalmasıyla geniş bir uzaysal ölçek yelpazesindeki yapıların yakalanması mümkün hale geliyor. Bu özelliklerin yararlanılmasıyla, tekniğin çeşitli alanlarda kullanılması bekleniyor.

Masato Ota et al., Beamstop-free small-angle X-ray scattering for multiscale structure measurement of high-energy-density plasma, Communications Physics (2026). DOI: 10.1038/s42005-026-02872-5
