Kagome Metali CsV3Sb5 İki Süperiletkenlik Durumunu Barındırıyor: Gerilme Çelişkili Deneylerin Sırrını Çözüyor

Japonya’daki Okayama Üniversitesi Fizik Bölümü’nden araştırmacılar, kagome metali CsV3Sb5’in süperiletkenliğini tek eksenli gerilme ve nükleer kuadrüp rezonansı ölçümleriyle inceledi. Çekme gerilmesinin malzemenin geçiş sıcaklığını yükseltmesi ve iki ayrı süperiletkenlik durumunu birbirinden ayırması, yıllardır çelişkili sonuçlar veren deneylerin ardındaki gizemi çözüyor. Çalışma, daha iyi süperiletken malzemelerin arayışına ışık tutmak amacıyla 28 Ağustos 2026’da Physical Review Letters dergisinde yayımlandı.

Süperiletkenliğin nasıl oluştuğunu bilmek, yeni ve daha üstün süperiletken malzemelerin geliştirilmesinde rehber niteliği taşıyor. Bu nedenle kagome metali olarak bilinen CsV3Sb5’in süperiletkenlik mekanizmasının netleştirilmesi büyük önem taşıyor.

Tek Eksenli Gerilme ile Süperiletkenlik İnceleniyor

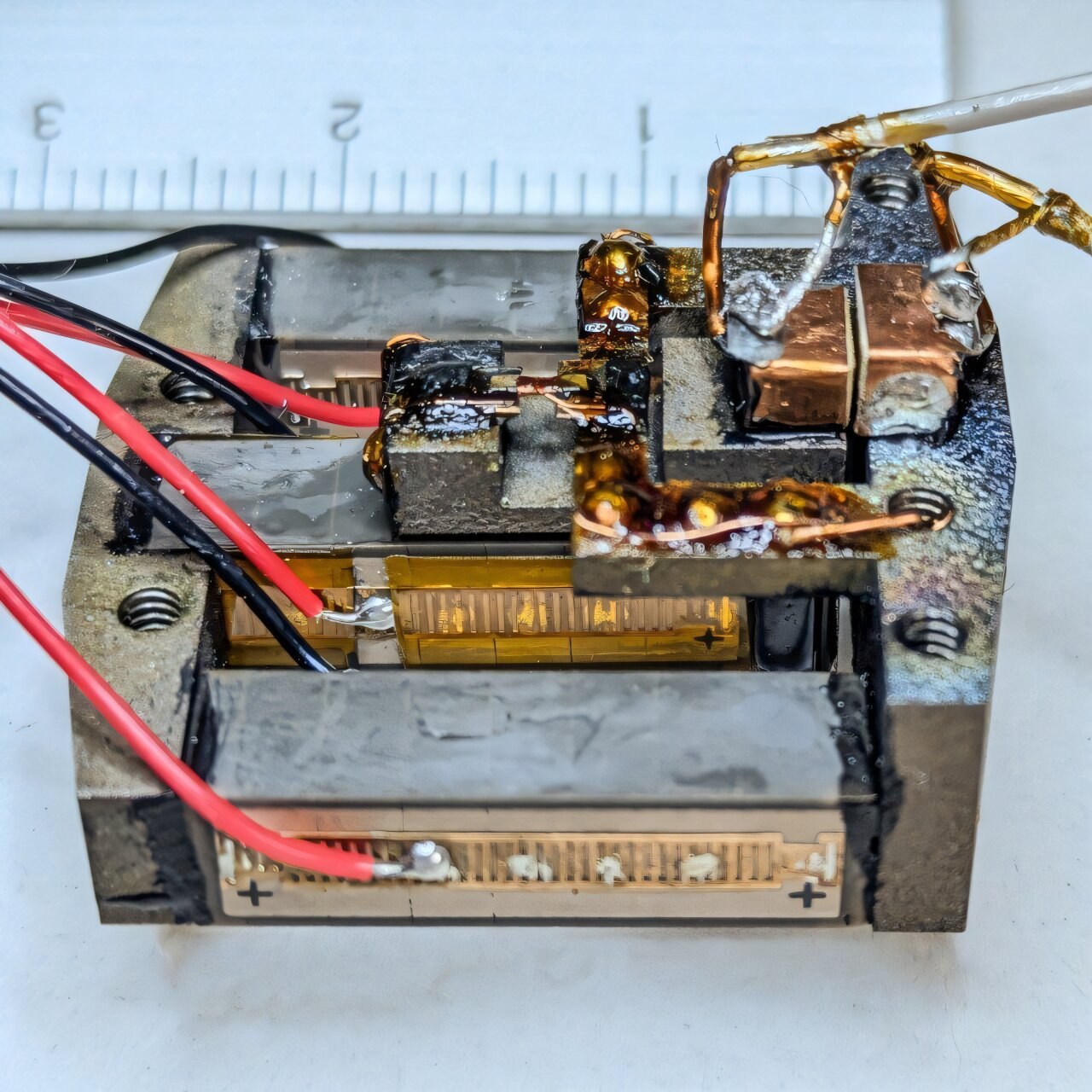

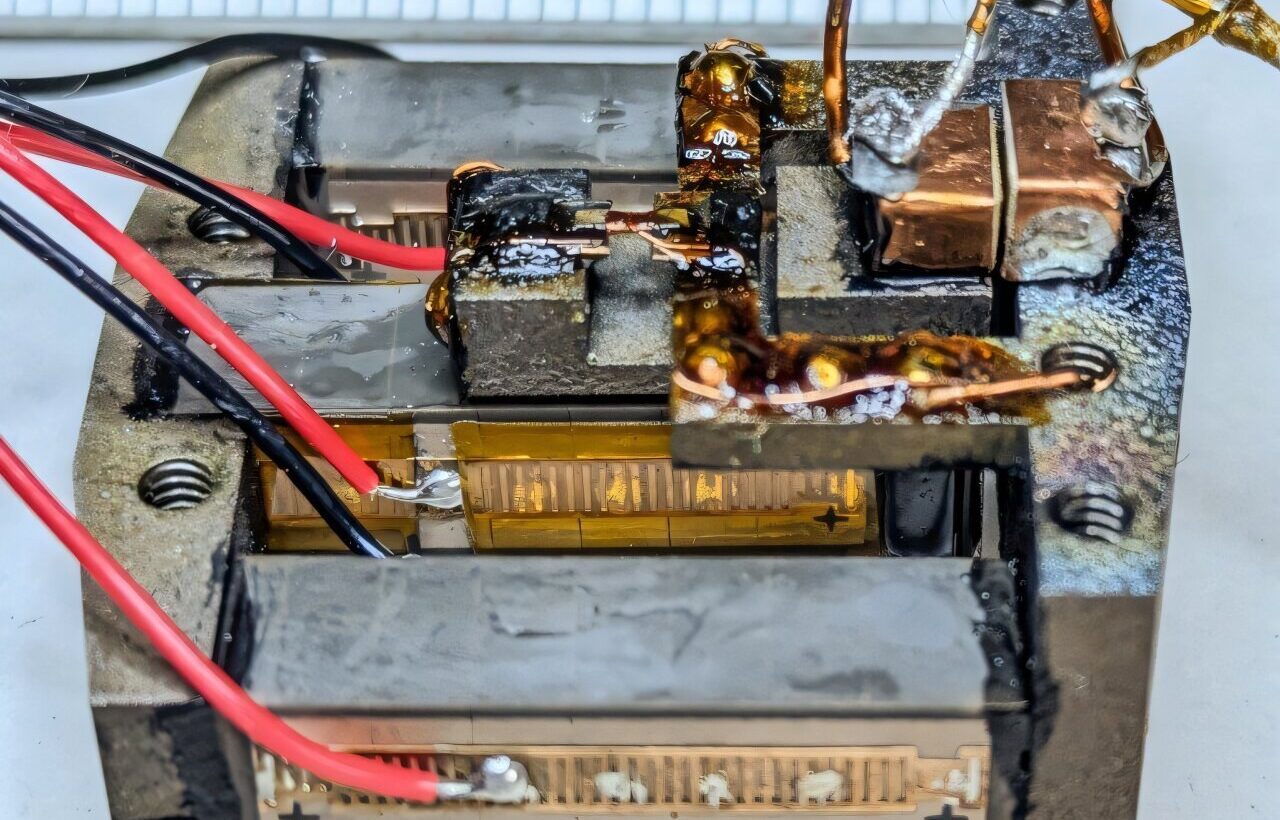

Bu zorluğu aşmak isteyen araştırmacı ekip, Okayama Üniversitesi Fizik Bölümü’nden profesör Shinji Kawasaki önderliğinde, profesör Guo-qing Zheng ile birlikte çalıştı. Araştırmacılar, yüksek kaliteli tek kristalleri özel olarak tasarlanmış pizoelektrik sürülü bir gerilme hücresiyle kristalografik bir eksen boyunca germiş ve süperiletkenlik geçişini yerel elektronik özelliklerle eşzamanlı izlemiş.

Kagome metali CsV3Sb5, yaklaşık 94 K sıcaklıkta yük yoğunluk dalgası düzeni geliştirdikten sonra yaklaşık 2.5 K’de süperiletken duruma geçiyor. Yine de farklı deneyler, malzemenin süperiletkenlik boşluğunun geleneksel mi yoksa düğümlü mü olduğu konusunda çelişkili bulgular sunmuştu.

Çekme Geçiş Sıcaklığını Yükseltiyor

Ekip, kristali germenin sıkıştırmaya göre süperiletkenlik geçiş sıcaklığını belirgin şekilde yükselttiğini tespit etti. Sıfır gerilmede geçiş yaklaşık 3.0 K’da başlarken, +0.90% çekme gerilmesi bunu 3.6 K’ya çıkardı.

Gerilme altında yük yoğunluk dalgası düzeni temelde değişmeden kalırken, süperiletkenliğin malzemenin mevcut yük düzeninden bağımsız şekilde ayarlanabildiği ortaya çıktı. Bu ayrışma, araştırmacılara iki olguyu ayrı ayrı çalışma için yeni bir yol sağlıyor.

Gerilme İki Süperiletkenlik Durumunu Ayırıyor

Süperiletkenlik durumuna daha yakından bakıldığında, daha da dikkat çeken bir bulguyla karşılaşıldı. En büyük çekme gerilmesi altında malzeme iki süperiletkenlik geçişine girdi. İlki 3.
