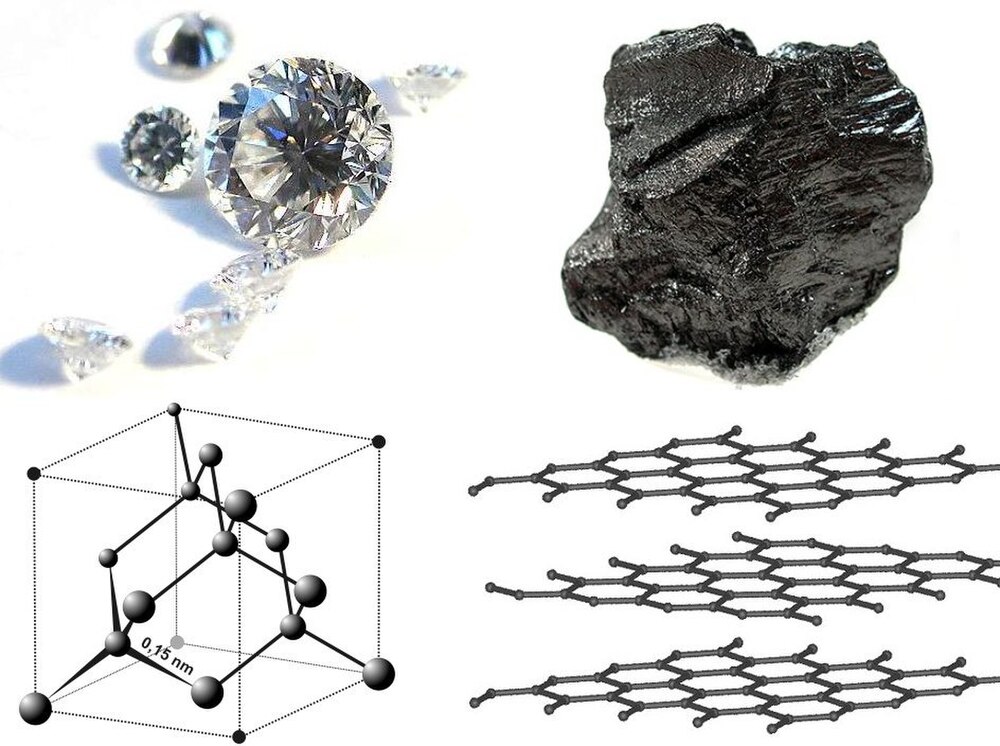

Kara kömürün derinliklerinde bir sır saklıdır; milyonlarca yıl, yüksek basınç ve sıcaklığın içiçe geçtiği o sessiz laboratuvarın ürünü, dünyaya elmas olarak gelir. Bu taşın güzelliğinin ardında, aslında bir geometrinin ve bir bağın zarif dansı yatar. Elmas, doğanın en sert maddesi olarak bilinir, fakat bu sertliğin kökeni, görünmez bir düzeyde, karbon atomlarının birbirine nasıl bağlandığındaki bir simetri gizlidir. Birim hücrenin 3,567 ångström boyutunda o mükemmel kübik kafesi, sp³ hibritleşmenin ve dört koordinasyonlu düzenin kurduğu bir sahne olarak okumak, elmasın neden bu kadar sert, bu kadar şeffaf ve bu kadar iyi ısıyı iletmesini anlamamızı sağlar. Bu makalede, elmasın kristal yapısını ve XRD kırınım desenlerini, bir hikâye gibi, atomların sessiz dilinden okumaya çalışacağız.
Kübik Kafes ve sp³ Hibritleşmesinin İnşası

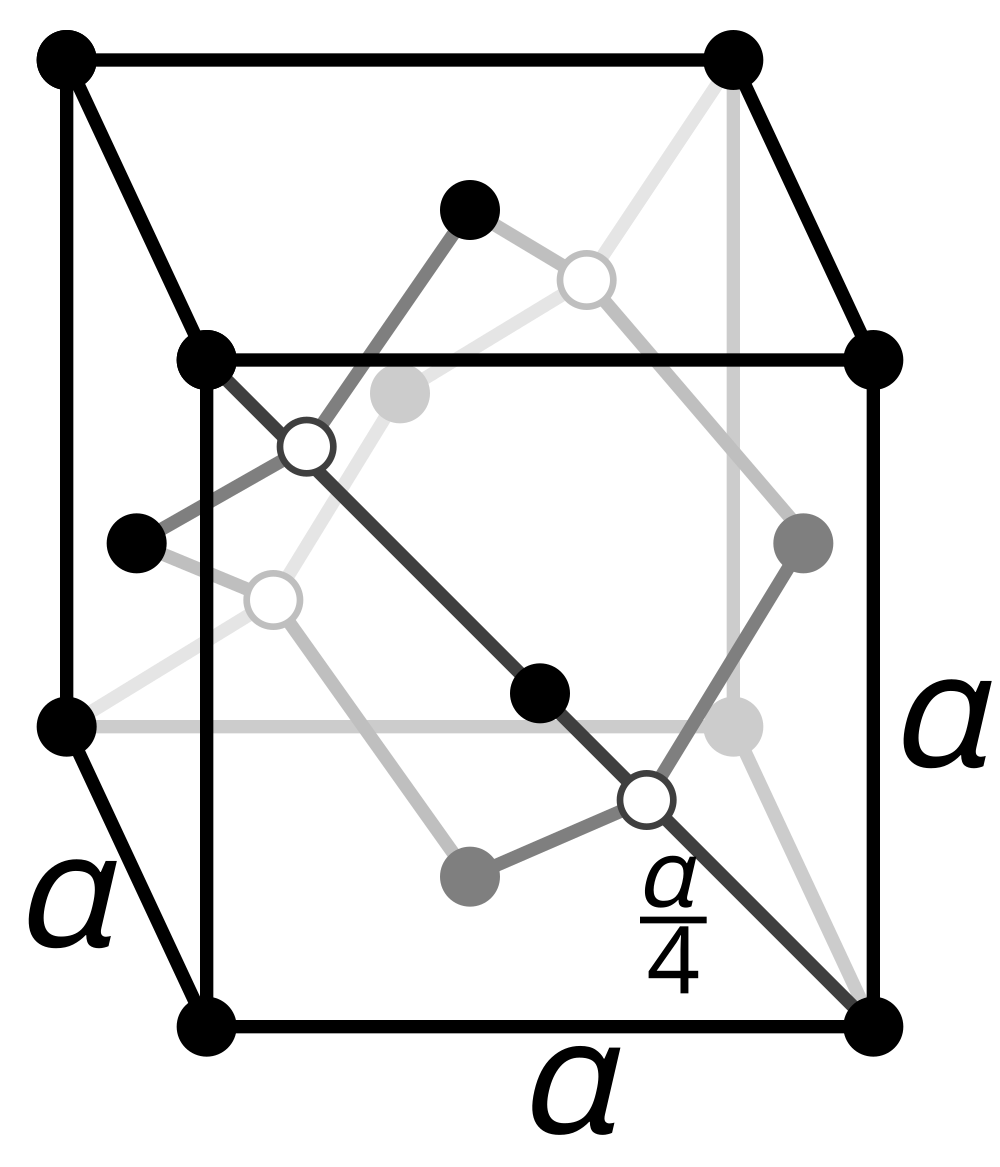

Elmasın temelinde, yüz merkezli kübik (fcc) bir kafes yatar; ancak bu kafes tek başına yeterli değildir. Gerçek elmas, fcc kafesinin üzerine iki atomluk bir taban (basis) yerleştirilerek oluşur ve böylece birim hücrede sekiz karbon atomı bulunur. Bu sekiz atom, hücre köşelerinde ve hücre yüzeylerinin merkezlerinde düzenli bir şekilde dizilirken, aynı zamanda hücrenin sekizinci köşesindeki iki atomu da içerir. Sonuçta ortaya çıkan yapı, her bir karbon atomunun dört komşusuyla eşit uzaklıkta bağ kurduğu, dört koordinasyonlu bir ağdır. Bu bağ, karbonun sp³ hibritleşmesinin ürünüdür: bir s orbitali ile üç p orbitalinin karışmasıyla dört eşdeğer hibrit orbital oluşur ve her biri komşu bir karbon atomuna tek bağ kurar.

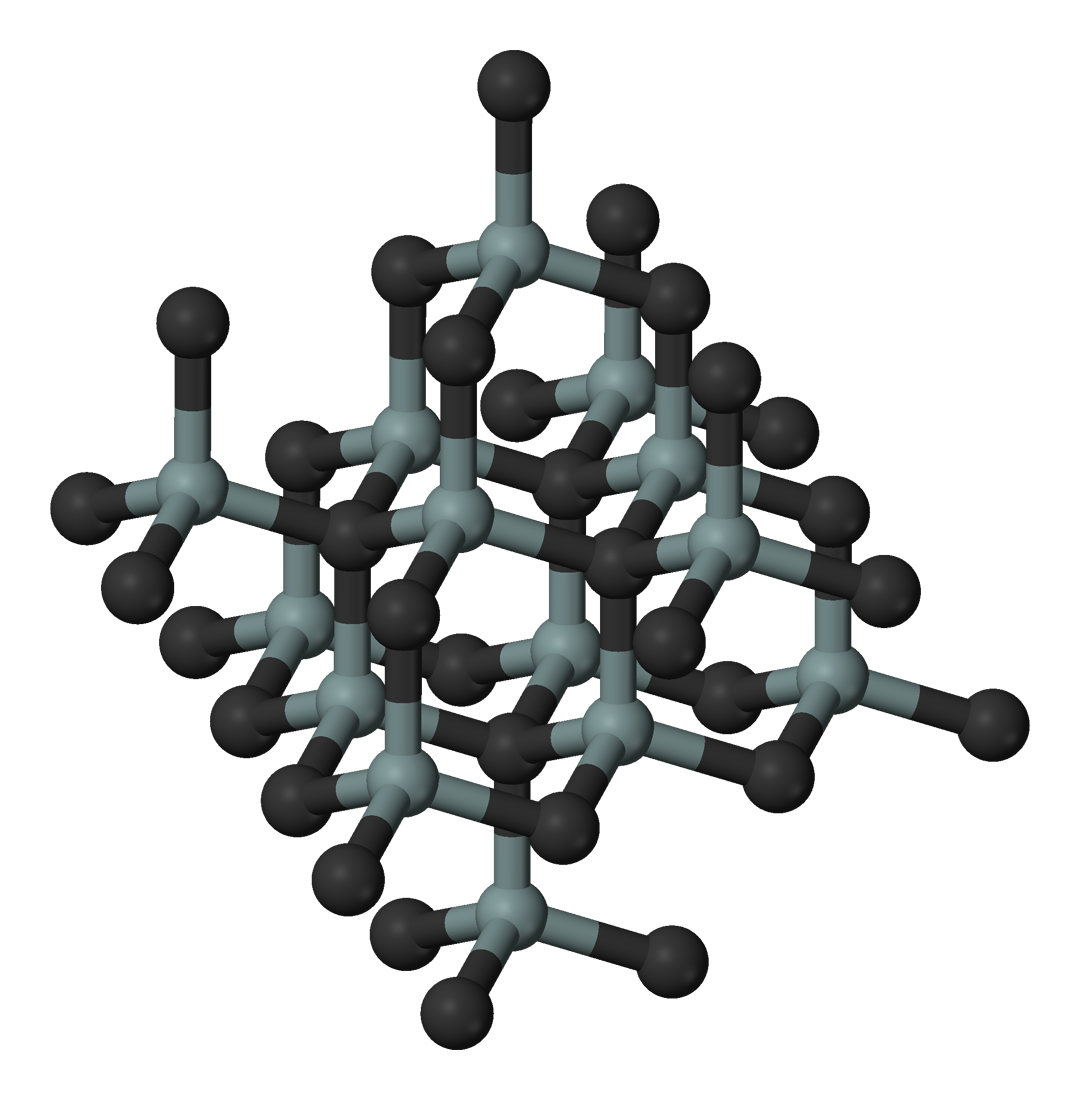

Bu dört bağın arasındaki açı, tam bir tetrahedrin açısı olan 109,5 derecedir. Doğada bu açı, elmasın tüm yönlerinde eşit sertlik ve simetriye sahip olmasının teminatıdır. Karbon atomları, birbirlerine doğru uzanan bu bağları, bir ağaç köklerinin toprağa farklı yönlerde yayıldığı gibi, ama çok daha mükemmel ve hesaplı bir şekilde kurar. Her bağ, elektronları iki atom arasında paylaşırlar ve bu paylaşım, bağa güçlü bir elektron yoğunluğu kazandırır. İşte bu yoğun elektron bulutu, elmasın sertliğinin fiziksel kaynağıdır: bir dış kuvvet geldiğinde, bu bağlar kolayca kırılmaz; aksine, kuvveti tüm yönlere eşit şekilde dağıtarak direnç gösterir.
XRD Kırınım Deseninin Doğrulanması
Elmasın gizli düzenini açığa çıkaran en güçlü araç, X-ışınları kırınımıdır (XRD). Bir X-ışını demeti, elmas kristalinin düz dizilişine çarptığında, atomlardaki elektronlar ışını saçar. Bu saçılan dalgalar, kristalin düzenli düzlemlerinden yansıyıp birbirleriyle girişim yapar; ancak girişim yalnızca belirli açılarda yapıcı olur. Bu koşulu, ünlü Bragg yasası ifade eder: nλ = 2d sinθ. Burada λ, kullanılan X-ışınının dalga boyu; d, kırınım dülemleri arasındaki aralık; θ ise ışının düzlemlere yaptığı açıdır. Yapıcı girişim yalnızca bu denklem sağlandığında gerçekleşir ve böylece kırınım deseninde belirgin tepe (peak) olarak ortaya çıkar.
Kırınım desenini hangi düzlemlerin katılacağını belirleyen, Miller indisleri (hkl) ve kristalin yapı fonksiyonudur. Elmasın fcc yapısı ve iki atomluk tabanı, desen üzerinde sistematik yokluklar (systematic absences) yaratır. Sadece h, k ve l aynı pariteye sahip olan — yani ya hepsi tek ya da hepsi çift — ve h+k+l sayısı 4’e tam bölünmeyen düzlemler kırınım verir. Bu kuralın ışığı altında, bakır Kα ışını kullanıldığında ilk belirgin tepe (111) düleminde yaklaşık 43,8 derecede görünür; ardından (220) tepe yaklaşık 75,8 derecede, (311) yaklaşık 103,2 derecede belirir. Bu (111) tepe, elmasın imzasıdır; çünkü fcc metallerde bu açıda bir tepe beklenirken, elmasın iki atomluk tabanı bu tepeyi daha keskin ve güçlü hâle getirir. Birim hücre boyutu a = 3,567 ångström olduğunda, Bragg ve Miller hesapları bu deneyimsel tepe pozisyonlarını tam olarak açıklar.
Sertliğin Anizotropisi ve Optik Özellikleri
Elmasın sertliği, Mohs ölçeğinde en üst noktada, yani 10’da yer alır. Bu, taştan sonra hiçbir doğal maddeye kazıyamadığını gösteren efsanevi bir değerdir. Ancak sertlik tek bir sayıdan ibaret değildir; elmasın sertliği yönine göre değişen bir anizotropi taşır. Kristalin (100), (110) ve (111) düzlemleri, dışarıdan gelen bir kesme kuvvetine farklı direnç gösterir. Bu anizotropinin kökeni, tetraheirik bağların uzayda nasıl dizilişinde gizlidir: bazı düzlemler, bağların daha yoğun geçtiği, daha dirençli katmanlar iken; bazıları ise bağların daha seyrek geçtiği zayıf yönlerdir. Doğrusal kesiciler, tam olarak bu zayıf yönlerden — genellikle (111) düzlemlerinden — elması keserler.
Aynı bağ düzeni, elmasın optik ve termal özelliklerini de biçimlendirir. sp³ bağları, elektronları sıkıca tuttuğu için, görünür ışığın büyük kısmını kristal içinden geçirmez; fakat elmas, belirli dalga boylarında olağanüstü derecede şeffaftır. Bu şeffaflık, bağların elektronlarını görünür ışık frekanslarında kolayca uyarılamamasından kaynaklanır; dolayısıyla fotonlar kristal içinde serbestçe yol alır. Aynı bağ ağı, elmasa dünyadaki en yüksek oda sıcaklığı ısı iletkenliğini de verir: yaklaşık 2000 ila 2200 W/m·K değerinde bu iletkenlik, bakırın yaklaşık beş katıdır. Nedeni, bağların sertliği ve karbon atomlarının hafifliği; titreşimler (fononlar) bu sert, hafif bağ ağı boyunca çok hızlı yayılır. Bu yüzden elmas, hem bir mücevher hem de yüksek güçlü lazerlerin ve elektronik cihazların soğutmasında vazgeçilmez bir malzemedir.
Sentetik Elmas ve CVD Büyüme Kinetiği
Doğanın o derin laboratuvarında milyonlarca yıl süren süreç, bugün insan eliyle yeniden üretilmeye başlanmıştır. Elmas sentezinin iki ana yolu vardır: yüksek basınç-düşük sıcaklık (HPHT) ve kimyasal buhar biriktirme (CVD). CVD yönteminde, metan (CH₄) ve hidrojen (H₂) karışımı, radyofrekanslı bir plazma ortamında iletken hale getirilir. Bu plazma, metan moleküllerini parçalar ve reaktif, tekli karbon türleri — özellikle metilen (CH₂) radikalleri — oluşturur. İşte büyümenin sırrı, bu reaktif karbon türlerinin yüzeye ulaşması ve yüzeydeki hidrojenle kaplı aktif yerlere bağlanmasıdır.
Büyüme kinetiği, yüzeydeki hidrojen atomlarının
